Датчик скорости для спидометра
ВТИЮ.7019

Заинтересованы ВТИЮ.7019?
Нажмите кнопку "Заказать" и оформите заявку. В заявке Вы можете задать интересующие Вас вопросы, запросить цену и т.д. Контактную информацию для связи с нами можно узнать на странице "Контакты"

Добавить в корзину заказов

ВТИЮ.7019 Датчик скорости для спидометра

Описание ВТИЮ.7019:

Датчик скорости для спидометра ВТИЮ.7019Датчик скорости для спидометра ВТИЮ.7019 предназначен для бесконтактного измерения частоты вращения вала в коробках переключения передач, устанавливаемых в грузовых автомобилях и автобусах: КАМАЗ, МАЗ, ПАЗ, MAN, MERCEDES, NEOPLAN и др.

Датчик скорости «ТЕКО» полностью взаимозаменяем с оригинальными деталями зарубежных производителей, таких как Siemens VDO 2159.2010 2200, а так же деталями отечественных производителей: 4412.3843; 45.3843-10; ДС5.18М.90.1,6.5.3.СЦ4.
Принцип действия датчика ВТИЮ.7019 основан на эффекте Холла. Датчик вырабатывает электрические импульсы с частотой, зависимой от частоты вращения зубчатого колеса КПП и пропорциональной скорости транспортного средства. Датчик имеет комплиметарный выход, позволяющий эффективно различать полезный сигнал от помех бортовой сети автомобиля.

Датчик отличается:
- высокой частотой оперирования;
- прочным вибрационностойким и герметичным корпусом;
- широким температурным диапазоном эксплуатации;
- наличием специального  автомобильного разъема с байонетным соединением.

Технические характеристики

Габаритные размеры корпуса датчика d26 мм; L=144 мм
Рабочий ток (ток нагрузки) l3, l4
<=1 мА
Собственный ток потребления
<=6 мА
Диапазон рабочих напряжений питания, Uпит. 6,5…30 В DC
Диапазон рабочих напряжений нагрузки, Uн1; Uн2 6,5…30 В DC
Параметры выходного сигнала:

- напряжение низкого уровня выходного сигнала U3,2; U4,2 0…1,9 B
- напряжение высокого уровня выходного сигнала U3,2; U4,2 6,5…12 B
Уровень пульсаций питающего напряжения <= 15%
Максимальная частота переключения 2000…4000 Гц
Световая индикация Нет
Тип контакта Переключающий

Структура выхода
NPN (открытый коллектор с защитным резистором 1,5 кОм)
Схема подключения Четырехпроводная
Защита от обратной полярности Есть
Номинальное расстояние срабатывания 2 мм
Рабочее расстояние срабатывания 1,4 мм
Материал объекта воздействия на выключатель / размеры объекта воздействия (при испытаниях)
Сталь углеродистая / 7x16 мм
Наличие заземляющего провода Нет
Степень защиты по ГОСТ 14254-96:
- со стороны подключения IP67
- со стороны чувствительной поверхности IP68
Материал корпуса (покрытие) Сталь углеродистая (Ц.9 хр.)
Материал чувствительной поверхности Д16Т
Присоединение Соединитель 4402.3843-120 (вилка)
Допустимый момент затяжки 60 Нм
Повышенная температура окружающей среды:

- рабочая зона А +135°С / зона В +145°С
- без функционирования зона А +140°С / зона В +150°С
Пониженная температура окружающей среды:

- рабочая -30°С
- без функционирования -40°С

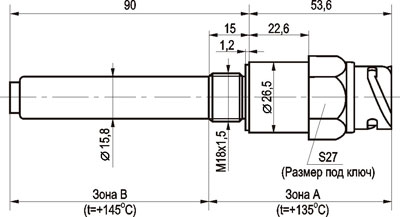

Габаритный чертеж

Датчик скорости для спидометра - габаритный чертеж

РЕКОМЕНДУЕМ!!! Просмотреть информацию о ВТИЮ.7019 на нашем новом сайте www.TEKO-Market.ru. Прямая ссылка на страницу с обновленным описанием: ВТИЮ.7019.

Дополнительную информацию на Датчик скорости для спидометра ВТИЮ.7019 Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заказа Вы можете задать вопросы по продукции, запросить цену и т.д.
