Датчик нагретого объекта
OSH AF47A5-43Р-LZ

Заинтересованы OSH AF47A5-43Р-LZ?
Нажмите кнопку "Заказать" и оформите заявку. В заявке Вы можете задать интересующие Вас вопросы, запросить цену и т.д. Контактную информацию для связи с нами можно узнать на странице "Контакты"

Добавить в корзину заказов

OSH AF47A5-43Р-LZ Датчик нагретого объекта

Описание OSH AF47A5-43Р-LZ:

Датчик горячего объекта в корпусе М18 с регулируемым порогом срабатывания OSH AF47A5-43Р-LZ.

Датчик предназначен для контроля горячего объекта.

  • литейное производство;
  • прокатное производство;
  • производство электродов;
  • кузнечно-прессовое производство;
  • производство огнеупорных и строительных материалов.

Наличие регулировки порога срабатывания позволяет контролировать не только наличие нагретого объекта, но и его температуру, т.е. ее нижнюю границу. При использовании пары датчиков можно контролировать как нижнюю, так и верхнюю границу температурного диапазона, в котором должен находится нагретый объект.

OSH AF471A5-43Р-LZ - исполнение датчика без регулировки порога срабатывания. Данный датчик контролирует только наличие нагретого объекта до температуры 500oС и выше.

Принцип действия

Инфракрасное излучение от горячего объекта преобразуется датчиком в напряжение. Уровень этого напряжения тем больше, чем выше температура объекта. Указанное напряжение, UT, сравнивается в датчике с регулируемым напряжением UK, которое эквивалентно контролируемой  температуре.
Когда температура горячего объекта превышает контролируемую, напряжение UT выше UK. Это соответствует состоянию ключей на выходе датчика:
- нормально разомкнутые контакты - замкнуты;
- нормально замкнутые контакты - разомкнуты.
Индикатор светится красным светом.

Технические характеристики

 Формат, мм
 М18х1х110
 Дальность действия  0,5...10м
 Угол визирования*  45o
 Диапазон регулировки
  контролируемой температуры
 от 500oС до 1250oС
 Диапазон  рабочих напряжений
  питания, Uраб.
 12...30 В DC
 Допустимая освещённость
 3000 Люкс
 Максимальный рабочий ток, Imax
 250 мА
 Собственный ток потребления, Io <25 мА
 Задержка вкл./откл., не более  <0,5 сек
 Защита от короткого замыкания  Есть
 Защита от переполюсовки питания
 Есть
 Индикация срабатывания  Есть
 Диапазон рабочих температур, Та  -15oС...+65oС
 Материал корпуса  Д16Т
 Присоединение  Кабель ПМВ5х0,25 мм2
 Коэффициент пульсаций
  питающего напряжения
 <15%
 Степень защиты по ГОСТ 14254-96
 IР65

*Для изменения угла визирования датчика Вы можете заказать сменные диафрагмы ТЕКО.

1

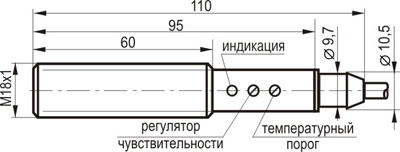

Габаритный чертеж

РЕКОМЕНДУЕМ!!! Просмотреть информацию о OSH AF47A5-43Р-LZ на нашем новом сайте www.TEKO-Market.ru. Прямая ссылка на страницу с обновленным описанием: OSH AF47A5-43Р-LZ.

Дополнительную информацию на Датчик нагретого объекта OSH AF47A5-43Р-LZ Вы можете получить связавшись с нами или отправив заявку на данный товар. При оформлении заказа Вы можете задать вопросы по продукции, запросить цену и т.д.
